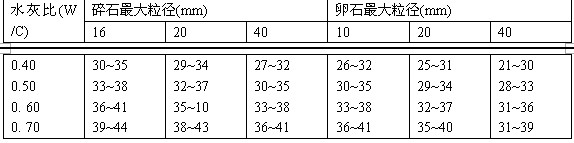

混凝土砂率選用表（%）表10-5-10

　　注：1.摘自《普通混凝土配合比設計規程》JGJ55-2000.

　　2.表中數值系中砂的選用砂率。對細砂或粗砂，可相應地減少或增加砂率。

　　3.本砂率適用于明落度為10mm-60mm的混凝土。塌落度如大于60mm或小于10mm時(shí)，應相應地增減少砂率。

　　4.只用一個(gè)單粒級粗骨料配制混凝土時(shí)，砂率值應適當增加。

　　5.摻有各種外加劑或摻合料時(shí)，其合理砂率應經(jīng)試驗或參照其他有關(guān)規定選用。

　　5）組成材料特性

　　①水泥

　　水泥對拌合料和易性的影響主要反映在水泥的需水性上。不同品種的水泥、不同的水泥細度、不同的水泥礦物組成及混合材料，其需水性不同。需水性大的水泥比需水性小的水泥配制的拌合物，在其他條件一定的情況下，流動(dòng)性變小，但其粘聚性和保水性較好。

　　②骨料

　　骨料由于其在混凝土中占據的體積最大，因此它的特性對拌合物和易性的影響也較大這些特性包括骨料級配、顆粒形狀、表面狀態(tài)及最大粒徑。一般來(lái)講，級配好的骨料，其拌合物流動(dòng)性較大，粘聚性與保水性較好，扁平和針狀骨料較少而球形骨料較多，其拌合物流動(dòng)性較大；表面光滑的骨料，如河砂、卵石，其拌合物流動(dòng)性較大；骨料的最大粒徑增大，由于其表面積減小，故其拌合物流動(dòng)性較大。

　　6）外加劑

　　外加劑對拌合物的和易性有較大影響。如加入減水劑可大幅度提高拌合物的流動(dòng)性改善粘聚性，降低泌水性；或在保持不摻外加劑的流動(dòng)性的情況下，大幅度減少用水量。

　　7）溫度和時(shí)間

　　混凝土拌合物的和易性隨溫度的升高而降低，這是由于溫度升高可加速水泥的水化、增加水分的蒸發(fā)，所以夏季施工時(shí)，為了保持一定的和易性應適當提高拌合物的用水量。由于拌合物流動(dòng)性會(huì )隨時(shí)間而變化，因此澆注時(shí)的和易性更具實(shí)際意義，所以在施工中測定和易性的時(shí)間，應以攪拌完后15分鐘為宜。

　　2.新拌混凝土的凝結時(shí)間

　　水泥與水之間的反應是混凝土產(chǎn)生凝結的主要原因，但是由于各種因素，混凝土的凝結時(shí)間與配制該混凝土所用水泥的凝結時(shí)間并不一致，因為水化水泥漿體中的凝結和硬化過(guò)程受到水化產(chǎn)物空間填充情況的影響，因此水灰比會(huì )明顯影響凝結時(shí)間，而配制混凝土的水灰比與水泥漿體測定凝結時(shí)間時(shí)有所不同，故水泥漿體凝結時(shí)間往往與所配混凝土凝結時(shí)間不同。一般，水灰比越大，凝結時(shí)間越長(cháng)。

　　通常采用貫入阻力儀測定混凝土的凝結時(shí)間，通常情況下混凝土需6h~10h凝結，但水泥的組成、環(huán)境溫度和緩凝劑等都會(huì )對凝結時(shí)間產(chǎn)生影響。當混凝土拌合物在100C拌制和養護時(shí)，其初凝和終凝時(shí)間要比23t時(shí)大約分別要延緩4h和7h.
