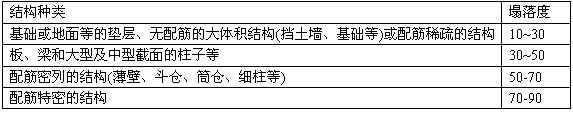

混凝土澆筑時(shí)的塌落度（mm）表10-5-8

　　注：1.本表系采用機械振搗混凝土時(shí)的擁落度，當采用人工搗實(shí)氓凝土時(shí)其值可適當增大；2.當需要配制大明落度提凝土時(shí)，應摻用外加劑；3.由面或斜面結構棍凝土的胡落度應根據實(shí)際需要另行選定；4泵送混凝土的擁落度宜為（80~180）mm.

　　（3）影響和易性的主要因素

　　1）混凝土拌合物單位用水量

　　混凝土拌合物單位用水量增大，其流動(dòng)性隨之增大，但用水量過(guò)大，會(huì )使拌合物粘聚性和均勻性變差，產(chǎn)生嚴重泌水，分層或流漿，并有可能使混凝土強度和耐久性嚴重降低�；炷�土拌合物的單位用水量應根據骨料品種、規格及施工要求的塌落度按表10-5-9

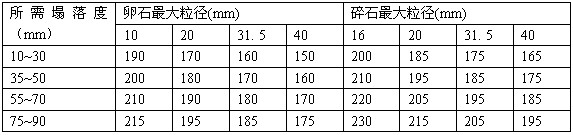

　　塑性混凝土的用水量（kg/m3）表10-5-9

　　2）水泥漿的數量

　　混凝土拌合物中的水泥漿，賦予混凝土拌合物以一定的流動(dòng)性。在水灰比不變的情況下，單位體積拌合物內，如果水泥漿愈多，則拌合物的流動(dòng)性也愈大。但若水泥獎過(guò)多，將會(huì )出現流漿現象，黏聚性變差；若水泥漿過(guò)少，則骨料之間缺少教結物質(zhì)，易使拌和物發(fā)生離析和崩明。水泥漿數量的增減實(shí)際上是單位用水量的變化。

　　3）水灰比

　　在水泥用量、骨料用量均不變的情況下，水灰比愈大，拌合物流動(dòng)性增大，反之則減小。但水灰比過(guò)大，會(huì )造成拌合物黏聚性和保水性不良；水灰比過(guò)小，會(huì )使拌合物流動(dòng)性過(guò)低，影響施工。故水灰比不能過(guò)大或過(guò)小，一般應根據混凝土強度和耐久性要求合理選用。需要注意的是在此情況下水灰比的變化實(shí)際上也是單位用水量的變化。

　　4）砂率

　　砂率是提細骨料含量（重量）占骨料總量的百分數。試驗證明，砂率對拌合物的和易性有很大影響。在保持水和水泥用量一定的條件下，砂率對拌合物塌落度的影響存在極大值。因此，砂率有一合理值，采用合理砂率時(shí)，在用水量和水泥用量不變的情況下，可使拌合物獲得所要求的流動(dòng)性和良好的粘聚性與保水性。

　　混凝土的砂率一般可根據本單位對所用材料的使用經(jīng)驗選用合理的數值。如無(wú)使用經(jīng)驗，可按粗骨料的品種、規格及混凝土的水灰比在表10-5-10的范圍內選用。
