一、工程概況

　　**大廈工程鋼筋砼預應力框架結構，建筑面積11524m2,樓高13層49.5m，其中裙樓1~4層，主樓5~13層。裙樓首層營業大廳,二層辦工室及職工餐廳,三層辦公室和會(huì )議廳。裙樓外墻花崗巖干掛石總高18.3m，主樓5~13層外墻為49Χ100mm長條釉面磚，全幢建筑鋁合金窗框、玻璃均為綠色。本工程裙樓干掛石面積1680m2.選料天然花崗巖板材25mm厚，尺寸控制在650Χ850范圍內。本文對該干掛石工程進行探討。

　　二、施工過程

　�。ㄒ唬�、施工特點及工藝流程

　　1、建筑物外墻飾面石材干掛施工的特點：

　　飾面石材施工必須按工藝流程程序進行施工，上一道工序不合格就不得進行下一道工序施工，要嚴格做好每一道工序質量驗收工作。根據飾面石材工程，在施工所處的階段及其施工工藝流程，飾面石材施工有以下特點：

　　1）、復雜性

　　2）、工期短

　　3）、受氣候影響多

　　4）、腳手架有特殊要求

　　5）、工作面廣

　　2、工藝流程 ：

　　清理結構表面→結構上彈出垂直線→ 大角掛兩豎直鋼絲→ 工地收貨 →掛水平位置→石料鋸槽→背面刷膠→ 貼柔性加強材料→支底層板托架→放置底層板用其定位→ 調節與臨時固定→灌M20水泥砂漿→設排水管 →結構鉆孔并插固定螺栓→鑲不銹鋼固定件→用膠粘劑灌下層墻板上孔 →插入連接鋼針→將膠粘劑灌入上層墻板的下孔內 →臨時固定上層墻板→鉆孔插入膨脹螺栓 →鑲不銹鋼固定件 →鑲頂層墻板→嵌板縫密封膠→飾面板刷二層罩面劑→竣工驗收。

　�。ǘ�）、施工過程實況：

　　1）、施工及材料準備

　�。�1）、施工隊伍及設備準備：

　　由于板材安裝是整個石幕墻安裝中最后的成品環節，在施工前要做好充分的準備工作。準備好電源，鋸機及鋸片。根據工程實際情況及進度計劃要求分組排好人員，共設6組，每組安排生產3人。安排1老配2新的搭配，以保證正常施工及老帶新的原則。

　�。�2）、板材石料選購：材料選樣經建設單位及監單位確認并檢驗合格后封存，避免以后雙方因質量或色澤扯皮，與廠家簽定生產合同，要求廠家用油性速干筆將編號標于每塊石板材上下邊緣中間處，既便以辯認又不污染石料。

　　工地收貨：收貨設專人負責管理，認真檢查材料的合格證、規格、型號確保材料與料單相符準確無誤報監理驗收，如發現石材顏色明顯不一致的，要單獨碼放，以便退還給廠家，如有裂紋、缺棱掉角的，要修理后再用，嚴重的不得使用。要注意石材堆放場地要夯實，墊10cm×10cm通長方木，讓其高出地面8cm以上，方木上釘上橡膠條，讓石材按70°立放斜靠在專用的鋼架上，每塊石材之間要用塑料薄膜隔開靠緊碼放，防止粘在一起和傾斜。按預定施工方案材料先用的放在易取位置，以避免二次搬運及造成材料損壞。

　　石材準備：首先用比色法對石材的顏色進行挑選分類；安裝在同一面的石材顏色應一致，并根據設計尺寸和圖紙要求。

　�。�3）鋼架配件準備： M12Χ110不銹鋼彭脹鏍栓；M12Χ250不銹鋼穿墻鏍栓； M10Χ35不銹鋼鏍栓；M8Χ30不銹鋼鏍栓；60Χ40Χ4不銹鋼掛件；L50Χ50Χ5鍍鋅角鋼；L100Χ30Χ8-100鍍鋅角鋼；[100Χ50Χ5鍍鋅槽鋼；250Χ200Χ8鍍鋅鋼板。材料進場經抽樣送檢均符合設計規定要求。

　　工地收貨：不銹鋼配件均選用東莞某大型鋼廠生產產品，收貨設專人負責管理，認真檢查材料的合格證、規格、型號確保材料與料單相符準確無誤報監理驗收，如發現有裂紋變形損壞的，要取出退還給廠家，小件材料入倉庫，大件材料要在棚架內集中堆放，按預定施工方案材料先用的放在易取位置，以避免二次搬運及造成材料損壞。

　　2）、基層準備：

　　待主體5～13層以上外墻裝修完成，確保無須使用腳手架后，將以上5～13層部分腳手架拆除，一方面可以確保避免掛石施工其間5～13層腳手架上雜物掉入墻架內無法取出，又可避免以后拆腳手架時對掛石外墻的損害。5～13層腳手架拆除后，對裙樓的腳手架進行一次全面的清理檢查及調整加固，確保掛石施工有足夠的施工空間及確保施工安全。完后將安全網臨時拆除以騰出通視空間使用經緯儀進行放線定位，放線定位完成再綁上。清理預做飾面石材的結構表面，同時進行吊直、套方、找規矩，彈出垂直線和水平線。并根據設計圖紙和實際需要彈出安裝石材的位置線和分塊線。

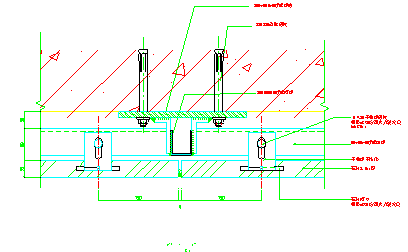

　　圖一（節點一）

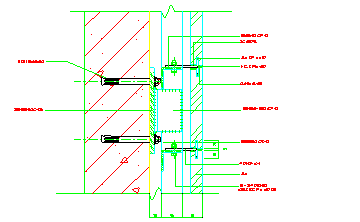

　　圖二（節點二）

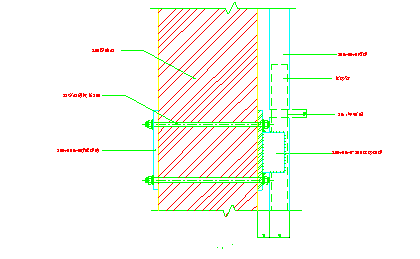

　　圖三

　　3）掛線：

　　按設計圖紙要求，石材安裝前要事先用經緯儀打出大角兩個面的豎向控制線，彈在離大角20cm的位置上，以便隨時檢查垂直掛線的準確性，保證順利安裝。豎向掛線宜用φ1.0～φ1.2的鋼絲為好，下邊沉鐵隨高度而定，一般30m以下高度沉鐵重量為5kg，上端掛在專用的掛線角鋼架上，角鋼架用膨脹螺栓固定在建筑物大角的頂端，一定要掛在牢固、準確、不易碰動的地方，并要注意保護和經常檢查。并在控制線的上、下作出標記。

　　4）支底層飾面板鋼支承托架：

　�。�1）掛石受力原理：掛石自重、所受風力及振動力→四片不銹鋼支架→鍍鋅角鋼→鍍鋅槽鋼→每個節點的二片角鋼（如圖一、二）→鍍鋅鋼板→不銹鋼彭脹鏍栓→主體結構。

　�。�2）鋼支承托架結構：本工程為鋼筋砼框架結構，外墻為灰砂磚墻，首層為4.8m，二三四層為4M.外墻荷載由水平布設角鋼支承，水平布設的角鋼為次受力架（以下簡稱次架），水平角鋼焊接在槽鋼上，布設由水平分格縫而定且不大于850mm；豎向布設槽鋼為主受力架（以下簡稱主架），布設間距由掛石豎向具體分格縫而定且不大于650mm.建筑主體上布設節點，各個節點共同支承主架傳來荷載，節點沿豎直方向每隔2m布設一個，砼結構面上用不銹鋼彭脹鏍栓，磚墻用不銹鋼穿墻鏍栓。

　�。�3）鋼支承托架施工：

　　A、基本情況：由于鋼支承托架是影響干掛石外墻飾面工程質量及安全的關鍵，因此施工必須嚴格施工規范及施工工藝流程進行施工。如圖一、二，安裝底層支承托架前確保所用材料必須經檢驗合格。由于本工程主本結構砼強度高（梁板為C35，柱為C40），砼上打孔不易。砼上打先試打彭脹鏍栓，共分三組每組二顆，分別打入砼70mm、80mm、100mm.經檢測公司檢測只需要打入70mm滿足設計要求，由于彭脹鏍栓緊固后入砼深度與打孔的大小有關，因此施工時項目部要求打孔入砼不少于85mm，彭脹鏍栓緊固完成后必須達到75mm以上。

　　B、鋼架施工：

　　a）、節點固定：在RC圍護結構上打孔、下膨脹螺栓：在結構表面彈好水平線，按設計圖紙及石板料鉆孔位置，準確的彈在圍護結構墻上并作好標記，然后按點打孔，打孔使用沖擊鉆，打孔時先用尖鏨子在預先彈好的點上鑿一個點，然后用鉆打孔，若遇結構里的鋼筋時，可以將孔位在水平方向移動或往上抬高，要連接鐵件時利用可調余量再調回。成孔要求與結構表面垂直，成孔后把孔內的灰粉用小勾勺掏出，安放膨脹螺栓，宜將本層所需的膨脹螺栓全部安裝就位。放入250Χ200Χ8鍍鋅鋼板緊固。各個節點完成后，報監理驗收。

　　b）、主架安裝：節點完成后，復核分縫網格線后，在節點上標明軸線標記，依標記按設計要求在兩個節點豎直方向相同的一邊定出相同一邊的受力L100Χ30Χ8-100鍍鋅角鋼位置，并用兩個點焊固定，安放[100Χ50Χ5鍍鋅槽鋼就位，臨時點焊固定，檢查水平及豎直有否偏差，若有偏差則重新調整并點焊固定直至校驗軸線準確、槽鋼水平、豎直滿足要求為止。槽鋼定位后再焊接另一邊的受力鍍鋅角鋼，按設計要對節點進行全滿焊。其他部分槽鋼施工同上，完成報監理復核驗收。

　　c）次架安裝：鍍鋅槽鋼安裝寄完成后，由于原設計圖紙上次架鍍鋅角鋼直接焊接在槽鋼上，若開料能直接可以焊上槽鋼的難度極大且無保證，經設計監理建設單位同意對原設計方案進行修改，即是邊接兩邊槽鋼的次受力鍍鋅角鋼分一短一長兩段安裝，具體如下：

　�。ㄒ欢螢槎潭渭礊長50Χ50Χ5-100 鍍鋅角鋼，短段開一個孔用來與長段進行固接，另一段為長段視初裝的板材尺寸而定，長段共開三個孔，其中兩個孔徑用M8Χ30不銹鋼鏍栓裝掛件，一個用與短段進行固接開孔位置在與段短交接一開長形孔方便調節用M10Χ35不銹鋼鏍栓連接，開孔位置要確保邊距大于25mm）

　　安裝時先焊接L50Χ50Χ5-100 鍍鋅角鋼焊接在主槽鋼上，焊接高度要比水平線低5mm，確保長段L50Χ50Χ5鍍鋅角鋼搭接后保持在同一水平線上，由于干掛石飾面板在豎直方向上可調節位移空間非常小，所以控制整體水平度十分重要；用M10Χ35不銹鋼鏍栓將長段鍍鋅角鋼與短段鍍鋅角鋼臨時固定，復核調整確保位置正確后滿焊再上緊不銹鋼鏍栓。

　　改進后的做法比原設計施工簡易，次角鋼與主槽鋼焊接連接有保證。主次架安裝完成后，按設計圖紙焊接安裝防雷帶，經自檢合格后報監理設計辦理驗收手續，然后對所有焊縫進行防銹防腐處理，再進行報監理設計進行隱蔽驗收。

　　5）、掛石板材安裝：

　　上連接鐵件：用設計規定的不銹鋼螺栓將不銹鋼掛件固定在鍍鋅角鋼上。調整不銹鋼掛件的位置。

　　石板材開槽：根據次受力角鋼上四個掛件的位置定出石板材開槽中心位置。將專用模具固定在臺鉆上，進行石材鋸槽。為保證位置準確垂直，要釘一個定型石板托架，使石板放在托架上，要鋸槽的小面與鋸片垂直，使槽成型后準確無誤，槽深為20mm，槽寬為5mm，槽長為60mm.

　　板材安掛：板材試安裝調整不銹鋼掛件達到水平，豎直位置，取下板材，將已預先準備好的石材專用膠粘劑用力壓入底槽內，將板材掛上壓入不銹鋼掛件上，調整位置確保板材平面水平、豎直，分格縫平直，固定不銹鋼掛件，用力矩扳子擰緊，將多余的膠粘劑抹掉。其他同理，待同層面板全部就位后，檢查一下各板水平是否在一條線上，如有高低不平的要進行調整；低的可用木楔墊平；高的可輕輕適當退出點木楔，退到面板上口在一條水平線上為止；先調整好面板的水平與垂直度，再檢查板縫，板縫寬應符全設計5mm的要求。

　　底層封口板材安掛：把側面的連接鐵件安好，便可把底層面板靠角上的一塊就位，安裝方法與與普通板材安掛相同。板材安裝后后用1∶2.5的用白水泥配制的砂漿，灌于底層面板內20cm高，砂漿表面上設排水管。

　　頂部面板安掛：頂部最后一層面板除了按一般石板安裝要求外，安裝調整后，在結構與石板的縫隙里吊一通長的20mm厚木條，木條上平為石板上口下去250mm，吊點可設在連接鐵件上，可采用鉛絲吊木條，木條吊好后，即在石板與墻面之間的空隙里塞放聚苯板，聚苯板條要略寬于空隙，以便填塞嚴實，防止灌漿時漏漿，造成蜂窩、孔洞等，灌漿至石板口下20mm作為壓頂蓋板之用。

　　6）、貼防污條、嵌縫：

　　全部板材均掛設完成后，經自檢合格后報監理辦理驗收手續。驗收完成后沿面板邊緣貼防污條，應選用4cm左右的紙帶型不干膠帶，邊沿要貼齊、貼嚴，在花崗巖板間縫隙處嵌彈性背襯條，背襯條也可用8mm厚的高連發泡片剪成10mm寬的條，背襯條嵌好后離裝修面5mm，最后在背襯條外用嵌縫槍把中性硅膠打入縫內，打膠時用力要均，走槍要穩而慢。如膠面不太平順，可用不銹鋼小勺刮平，小勺要隨用隨擦干凈，嵌底層石板縫時，要注意不要堵塞流水管。根據石板顏色可在膠中加適量礦物質顏料。

　　7）、清理花崗石表面，刷罩面劑：

　　把花崗石表面的防污條掀掉，用棉絲將石板擦凈，若有膠或其它粘接牢固的雜物，可用開刀輕輕鏟除，用棉絲沾丙酮擦至干凈。在刷罩面劑的施工前，應掌握和了解天氣趨勢，陰雨天和4級以上風天不得施工，防止污染漆膜；罩面劑按配合比在刷前半小時對好，注意區別底漆和面漆，最好分階段操作。配制罩面劑要攪勻，防止成膜時不均。涂刷要用3in羊毛刷，沾漆不宜過多，防止流技，盡量少回刷，以免有刷痕，要求無氣泡、不漏刷，刷的平整要有光澤。

　　8）、全面對掛石墻進行檢查未完善的要及時跟進處理，自檢合格后報監理辦理驗收手續。

　　三、總結

　　花崗石質地堅硬、耐酸堿、耐腐蝕、耐高溫、耐光照、耐凍、耐摩 擦、耐久性好 ，外觀色澤可保持百年以上。另外花崗石板材色彩豐富，晶格花紋均勻細致，經磨光處理后光亮如鏡，質感強，有華麗高貴的裝飾效果�；◢徥�板材的表面加工程度不同，也就是它們表面質感不一樣，單塊石材的效果與整個飾面的效果會(huì )有差異，所以不能簡單地根據單塊樣品的色澤花紋確定，應想到若大面積鋪貼后的整體效果，至于花崗石板材色調花紋的選擇，經建設單位及設計單位等各方考慮整個建筑的裝飾要求并和其它部位的材料的色彩相協調，借鑒已用類似石材裝飾好的建筑飾面決定采用陽江紅花崗巖。由于天然石材價格貴，為避免因選材不當而造成浪費，公司項目部在選用采購十分重視，專人安排到各地實地考察，最終確定廣東云浮市某大廠生產的花崗巖，該廠信譽好、貨源充足、質量保證、能保證工程所用巖石同批同料色澤統一，減輕材料開工前配色工作的壓力。

　　由于工程在99年報建施工,當時國家對石材外墻飾面相關標準未出臺,原報建設計提供的圖紙支承鋼架采用內外共三層L50Χ50Χ5鋼架（內層為附墻,外二層為豎向水平向布設）。該方案施工難度控制,質量不易保證。我項目部提出修改方案（本文的做法）經設計修改復核后重新報建……修改后的方案受力更為全理，外墻占用空間小，施工質量易控制，由于掛石面積較大，建設單位對立面裝飾效果要求高，施工能完美保證外墻立面效果要求，建設單位十分滿意，美中不足是：如果當時施工時將直接支承板材長段鍍鋅角鋼L50Χ50Χ5與短段L50Χ50Χ5-100 鍍鋅角鋼再焊接封口對外墻抗震效果會(huì )更好。
