[案例2A320023-2]

　　1．背景

　　某基礎工程施工分為三個施工段，每段施工包括挖土方、做灰土墊層、砌基礎三個施工過程，組織流水施工，項目分解結果、工作持續時間及施工順序如表2A320023-2所示。

　　某工程工序邏輯關系及作業持續時間表表2A320023-2

　　2．問題

　?。?）根據項目的施工順序，繪制本案例雙代號網絡(luò )計劃圖。

　?。?）計算本案例各工序的時間參數。

　?。?）判斷本工程網絡(luò )計劃的關鍵線路，并說明原因。

　　3.分析與答案

　　[分析]

　　雙代號網絡(luò )計劃時間參數的計算包括：工作最早開始時間（ES）和工作最早完成時間（EF），工作最遲完成時間（LF）和工作最遲開始時間（LS），以及工作總時差（TF）和工作的自由時差（FF）的計算。通過工作總時差的計算，可以方便地找出網絡(luò )圖中的關鍵工作和關鍵線路?？倳r(shí)差為“0”者，意味著該工作沒有機動時間，即為關鍵工作，由關鍵工作所構成的線路，就是關鍵線路。關鍵線路至少有一條，但不見得只有一條。

　　[答案]

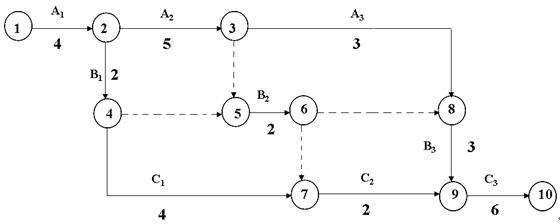

　?。?）本案例雙代號網絡(luò )計劃圖見圖2A320023-3.

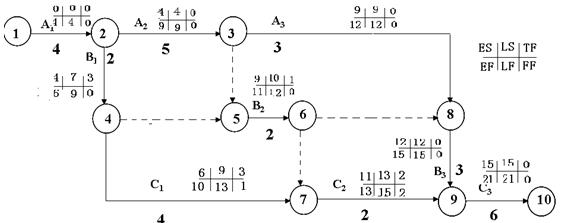

　?。?）本例的各工序時間參數的計算，見圖2A320023-4.

　?。?）本例中的關鍵線路為①－②－③－⑧－⑨－⑩。因為工序A1、A2、A3、B3、C3的總時差均為0，是本工程的關鍵工作，將關鍵工作依次相連所形成的通路就是關鍵線路。

　　關于進度控制知識點：建議考生重點研讀考試用書120～122頁[案例2A320024-2]，前鋒線法是進度控制最常見的方法之一，必須熟練掌握前鋒線的繪制及運用?？荚囍?，通常把前鋒線與索賠結合起來出案例題，通過判斷工作的進展情況及網絡(luò )計劃中工作的總時差等條件，考核考生的綜合運用能力。
