二級建造師水利實務知識點：圍堰的類型及施工要求,在二級建造師考試備考中有很多的考生對考點、知識點苦惱不堪。其實沒有必要這樣，我們只要對這些知識點多加注意，而且對考點、知識點做好篩選和提煉，有的放矢地去學習，備考效率就會(huì )有所提高。今天就為大家梳理了二級建造師水利實務知識點：圍堰的類型及施工要求，希望對你有所幫助。

　　知識點：圍堰的類型及施工要求

　　一、圍堰的類型

　　■水流方向的相對位置：橫向圍堰和縱向圍堰。

　　■與保護工程相對位置：上游圍堰和下游圍堰。

　　■導流期間基坑過水與否：過水和不過水圍堰。

　　1.土石圍堰：可做成過水圍堰，允許汛期圍堰過水。

　　2.混凝土圍堰

　　特點：擋水水頭高，底寬小，抗沖能力大，可溢流。

　　形式：重力式、拱型等;可雙面擋水。

　　3.草土圍堰

　　4.竹籠圍堰：迎水面木板、混凝土面板或黏土阻水。

　　5.鋼板樁格形圍堰：可作過水圍堰用。

　　【典型例題】

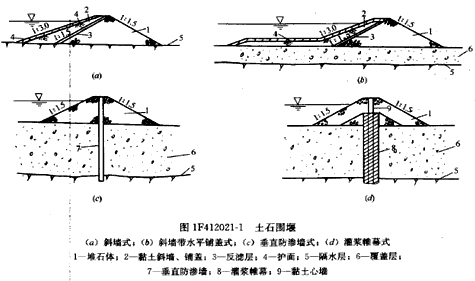

　　如圖所示土石圍堰防滲墻形式屬于(　)。

　　A.斜墻式

　　B.斜墻帶水平鋪蓋式

　　C.垂直防滲墻式

　　D.帷幕灌漿式

　　『正確答案』C

　　『答案解析』本題考查的是圍堰的基本形式及構造。土石圍堰的防滲結構形式有斜墻式、斜墻帶水平鋪蓋式、垂直防滲墻式及灌漿帷幕式等。本題為垂直防滲墻式。

　　二、不同圍堰形式要求

　　(1)采用土石圍堰時應充分利用當地材料，造價低，施工簡便。

　　(2)混凝土圍堰宜采用重力式;當堰址河谷狹窄且堰基和兩岸地質條件良好時，可用混凝土拱圍堰;采用碾壓混凝土圍堰時應做到造價低、工期短、工藝簡單。

　　(3)鋼板樁格型圍堰或鋼管樁格型圍堰最高擋水水頭宜小于30m。

　　(4)低水頭情況可結合材料、環境保護和施工隊伍情況考慮采用木籠、竹籠、草土圍堰等形式。

　　三、圍堰堰頂高程確定

　　《水利水電工程施工組織設計規范》

　　3.4.10：不過水圍堰頂部高程和堰頂安全超高應符合下列規定：

　　(1)堰頂高程不應低于設計洪水靜水位與波浪高度及堰頂安全超高值之和。堰頂安全超高不應低于下表規定

　　堰頂安全超高不應低于下表規定?！　?/p>

　　下游圍堰的堰頂高程:Hd=hd+ha+δ。

　　上游圍堰的堰頂高程:Hu=hd+z+ha+δ。

　　(2)土石圍堰防滲體在設計靜水位以上的安全超高值：斜墻式0.6～0.8m;心墻式0.3～0.6m。3級土石圍堰的防滲體頂部應預留竣工后的沉降超高。

　　3.4.12 圍堰穩定安全系數要求

　　(1)重力式混凝土圍堰、漿砌石圍堰采用抗剪公式計算時，安全系數K不小于3.0，考慮排水時效，不小于2.5;按抗剪強度公式計算時，安全系數K不小于1.05。

　　(2)土石圍堰邊坡穩定系數：3級，K不小于1.2;4～5級，K不小于1.05。

　　【典型例題】《水利水電工程施工組織設計規范》(SL303-2004)，過水土石圍堰防滲體頂高程不低于(　)。

　　A.設計洪水靜水位

　　B.設計洪水靜水位與波浪高度之和

　　C.設計洪水靜水位與安全加高值之和

　　D.設計洪水靜水位與波浪高度及安全加高值之和

　　『正確答案』B

　　『答案解析』本題考查的是圍堰堰頂高程的確定。過水圍堰安全超高下限值為零。

　　四、圍堰施工

　　1.土石圍堰

　　(1)施工：水上部分施工與一般土石壩相同，采用分層填筑，碾壓施工，并適時安排防滲墻施工;

　　水下部分可采用進占法，也可用駁船拋填水下材料。

　　(2)接頭處理

　　與岸坡的接頭：通過擴大接觸面和嵌入岸坡的方法，以延長塑性防滲體的接觸，防止集中繞滲破壞。

　　與混凝土縱向圍堰：通常采用刺墻形式插入土石圍堰的塑性防滲體中，并將接頭的防滲體斷面擴大，以保證在任一高程處均能滿足繞流滲徑長度要求。

　　5.鋼板樁格形圍堰施工

　　工程完工后，基坑充水使圍堰的兩側水位平衡，圍堰內的砂礫料分層挖除，拆除鋼拉桿和圍檁，用振動錘拔除鋼板樁。

　　【典型例題】

　　某攔河閘設計流量950m/s，校核流量1020m/s。圍堰為不過水土石圍堰，堰項高程55m，上游圍堰施工期設計洪水位為150.0m，經計算與該水位相應波浪高度為2.8m。

　　問題：

　　根據題目背景材料，指出該水閘等別，圍堰及導流墻級別;計算上游圍堰堰頂高程。

　　答案：

　　等別Ⅱ等，圍堰級別4級，導流墻級別3級，圍堰堰頂高程：150+2.8+0.5=153.3m。
