　　知識點：隧道結構組成

　　一、概念及分類

　　隧道分類　　

　　二、組成

　　隧道結構構造，由主體構造物和附屬構造物兩大類組成。主體構造物是為了保持巖體的穩定和行車安全而修建的人工永久建筑物，通常指洞身襯砌和洞門構造物。附屬構造物是主體構造物以外的其他建筑物，是為了運營管理、維修養護、給水排水、供蓄發電、通風、照明、通信、安全等建造的。

　　1.洞門類型及構造

　　洞門是隧道兩端的外露部分，也是聯系洞內襯砌與洞口外路塹的支護結構，其作用是保證洞口邊坡的安全和仰坡的穩定，引離地表流水，減少洞口土石方開挖量。洞門還是標志隧道的建筑物;因此，應與隧道規模、使用特性以及周?chē)ㄖ?、地形條件等相協調。

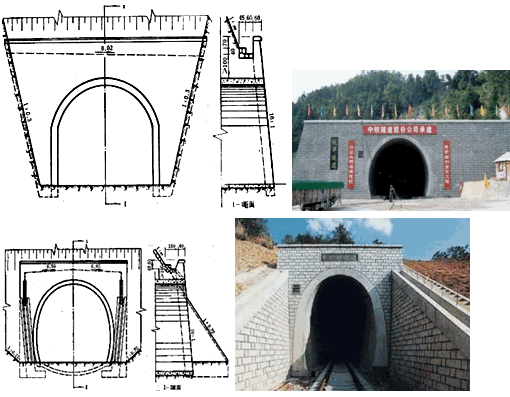

　　(1)為了保證巖體和使車輛不受崩塌、落石等威脅，確保行車安全，應根據實際情況，選擇恰當的洞門形式修筑洞門，并對邊坡、仰坡進行適宜的護坡。常見有：端墻式洞門、翼墻式洞門、環框式洞門、遮光式洞門、削竹式洞門等。

　　環框式

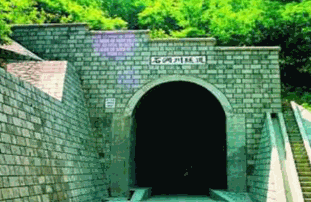

　　臺階式

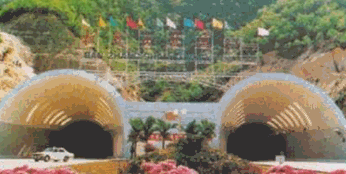

　　遮光式

　　(2)洞門構造：

　?、俣纯谘銎缕履_至洞門墻背應的水平距離不應小于1.5m。洞門端墻與仰坡之間水溝的溝底與襯砌拱頂外圍的高度不應小于1.0m。洞門墻頂應高出仰坡腳0.5m以上。

　?、诙撮T(mén)墻應根據情況設置伸縮縫、沉降縫和泄水孔。洞門墻的厚度可按計算或結合其他工程類比確定，但墻身厚度不得小于0.5m。

　　2.明洞類型及構造

　　洞頂覆蓋層較薄，難以用暗挖法建隧道時，隧道洞口或路塹地段受塌方、落石、泥石流、雪害等危害時，道路之間或道路與鐵路之間形成立體交叉，但又不宜做立交橋時，通常應設置明洞。明洞具有地面、地下建筑物的雙重特點，既作為地面建筑物用以抵御邊坡、仰坡的坍方、落石、滑坡、泥石流等病害，又作為地下建筑物用于在深路塹、淺埋地段不適宜暗挖隧道時，取代隧道的作用。

　　(1)明洞類型

　　明洞主要分為拱式明洞和棚式明洞兩大類。按荷載分布，拱式明洞又可分為路塹對稱型、路塹偏壓型、半路塹偏壓型和半路塹單壓型。按構造，棚式明洞又可分為墻式、剛架式、柱式等。此外還有特殊結構明洞，如支撐錨桿明洞、抗滑明洞、柱式挑檐棚洞、全剛架式棚洞、空腹肋拱式棚洞、懸臂棚洞、斜交托梁式棚洞、雙曲拱明洞等，以適應特殊場合。

　　(2)明洞構造

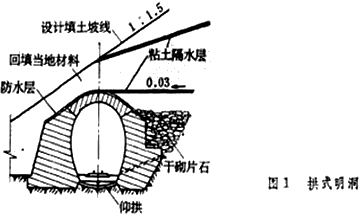

　?、俟笆矫鞫?/p>

　　拱式明洞主要由頂拱和內外邊墻組成混凝土或鋼筋混凝土結構，整體性較好，能承受較大的垂直壓力和側壓力。內外墻基礎相對位移對內力影響較大，所以對地基要求較高，尤其外墻基礎必須穩固。必要時還可加設仰拱。通常用作洞口接長襯砌的明洞，以及用明洞抵抗較大的塌方推力、范圍有限的滑坡下滑力和支撐邊坡穩定等。

　?、谂锸矫鞫?/p>

　　受地形、地質條件限制，難以修建拱式明洞時，邊坡有小量塌落掉塊，側壓力較小時，可以采用棚式明洞，棚式明洞由頂蓋和內外邊墻組成。頂蓋通常為梁式結構。內邊墻一般采用重力式結構，并應置于基巖或穩固的地基上。

　　3.襯砌

　　襯砌的平、縱、橫斷面形狀由道路隧道的幾何設計確定，襯砌斷面的形狀和厚度由襯砌計算決定。隧道的襯砌結構形式，主要根據隧道所處的地質地形條件，考慮其結構受力的合理性、施工方法和施工技術水平等因素來確定。按支護理論，分為整體式襯砌、復合式襯砌和噴錨襯砌。

　　4.附屬設施

　　隧道的附屬設施是指為確保交通安全和順適而設置的通風設施、照明設施、安全設施、供配電設施、應急設施等。長度大于100m的隧道應設置照明;隧道照明燈具的防護等級應不低于IP65。

　　【典型例題】

　　隧道的主體建筑物包括(　)。

　　A.洞身襯砌和照明、通風

　　B.洞身襯砌和照明、安全設備

　　C.洞身襯砌和洞門

　　D.洞身襯砌和照明、排水設施

　　【答案】C

　　【解析】本題考查的是隧道結構組成。隧道結構構造，由主體構造物和附屬構造物兩大類組成。主體構造物是為了保持巖體的穩定和行車安全而修建的人工永久建筑物，通常指洞身襯砌和洞門構造物。

　　明洞主要分為拱式和(　)。

　　A.路塹式

　　B.端墻式

　　C.環框式

　　D.棚式

　　【答案】D

　　【解析】本題考查的是隧道結構組成。明洞主要分為拱式明洞和棚式明洞兩大類。

　　有關設置明洞的論述錯誤的是(　)。

　　A.隧道洞口受塌方、落石、泥石流、雪害等危害時，通常應設置明洞

　　B.明洞主要分為兩大類，即拱式明洞和棚式明洞

　　C.拱式明洞整體性好，能承受較大的垂直壓力和側壓力;墻體對地基的要求不太高

　　D.受地形、地質條件限制，難以修建拱式明洞時，邊坡有小量坍落掉塊，側壓力較小時，可以采用頂蓋通常為梁式結構的明洞

　　【答案】C

　　【解析】本題考查的是隧道結構組成。拱式明洞對地基要求較高，尤其外墻基礎必須穩固。
