　　知識點：涵洞的施工

　　一、混凝土和鋼筋混凝土圓管涵施工

　　1.圓管涵施工主要工序

　　測量放線→基坑開挖→砌筑圬工基礎或現澆混凝土管座基礎→安裝圓管→出入口漿砌→防水層施工→涵洞回填及加固。

　　2.涵管預制

　　為保證涵管節的質量，管涵宜在工廠中成批預制，再運到現場安裝，預制混凝土圓涵管可采用振動制管法、離心法、懸輥法和立式擠壓法。在運輸條件限制時，也可在現場就地制造。鋼筋混凝土圓管成品應符合下列要求：

　　(1)管節端面應平整并與其軸線垂直。斜交管涵進出水口管節的外端面，應按斜交角度進行處理。

　　(2)管壁內外側表面應平直圓滑，如有蜂窩，蜂窩處應修補完善后方可使用。

　　(5)管節外壁必須注明適用的管頂填土高度，相同的管節應堆置在一處，以便于取用，防止弄錯。

　　3.安裝管節時的注意事項

　　(1)管節應檢查合格后方可使用。

　　(2)各管節應順流水坡度安裝平順，當管壁厚度不一致時應調整高度使內壁齊平，管節必須墊穩坐實。

　　(3)對插口管。接口應平直，環形間隙應均勻。并應安裝特制的膠圈或用瀝青、麻絮等防水材料填塞，不得有裂縫、空鼓、漏水等現象;對平接管、接縫寬度應不大于10～20mm，禁止用加大接縫寬度來滿足涵洞長度要求;接口表面應平整，并用有彈性的不透水材料嵌塞密實，不得有間斷、裂縫、空鼓和漏水等現象。

　　4.質量檢驗

　　圓管涵質量檢查項目主要包括混凝土強度、軸線偏位、涵底流水面高程、涵管長度、管座寬度與厚度、相鄰管節底面錯口等。

　　二、波形鋼涵洞施工

　　1.波形鋼涵洞施工主要工序

　　測量放線→基坑開挖→砌筑圬工基礎或現澆混凝土管座基礎→安裝管身→出入口漿砌→防水層施工→涵洞回填及加固。

　　三、倒虹吸管施工

　　1.倒虹吸管施工主要工序

　　測量放線→基坑開挖→基坑修整與檢查→鋪設砂墊層和現澆混凝土管座→安裝管節→接縫防水施工→豎井、出入口施工→防水層施工→回填土及加固。

　　2.倒虹吸管施工注意事項

　　(1)倒虹吸管宜采用鋼筋混凝土或混凝土圓管，進出水口必須設置豎井，包括防淤沉淀井。施工時管節接頭及進出水口砌縫應特別嚴格，不漏水。填土覆蓋前應做灌水試驗，符合要求后方可填土。

　　3.質量檢驗

　　(3)倒虹吸管質量檢查項目主要包括混凝土強度、軸線偏位、涵底流水面高程、相鄰管節底面錯口、豎井尺寸、豎井高程、井壁與井底厚等。

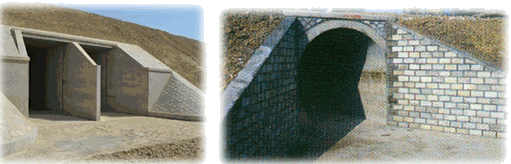

　　四、拱涵、蓋板涵施工

　　1.石拱涵或鋼筋混凝土拱涵施工主要工序

　　測量放樣→基坑開挖、排水及換填→混凝土基礎或漿砌基礎施工→拱涵涵身、臺座立模灌注→支立拱架，安裝拱模→對稱灌注拱圈混凝土或漿砌拱圈→養護拱圈混凝土或砂漿強度達85%設計值→對稱拆除拱架、拱模→施做防水層→涵頂對稱填土夯實→出入口、八字墻等附屬工程施工。

　　2.蓋板涵(預制吊裝)施工主要工序

　　測量放線→基坑開挖→下基礎→漿砌墻身→現澆板座→吊裝蓋板→出入口漿砌→防水層施工→涵洞回填及加固。

　　3.拱涵、蓋板涵的施工要求

　　(1)拱圈和出入口拱上端墻的施工，應由兩側向中間同時對稱進行。

　　(2)鋼筋混凝土、混凝土拱圈和蓋板混凝土的現場澆筑施工宜連續進行，避免施工接縫，當涵身較長時，可沿長度方向分段進行，接縫應設在涵身沉降縫處。

　　(3)就地澆筑的拱涵和蓋板涵，宜采用組合鋼模板，在缺乏鋼木材料的情況下，可采用全部土胎。

　　(4)拱圈砌筑砂漿或混凝土強度達到設計強度的85%時，方可拆除拱架;達到設計強度100%后，方可進行拱頂填土。

　　(5)在拱架未拆除的情況下，拱圈砌筑砂漿或混凝土強度達到設計強度的85%時，可進行拱頂填土，但在拱圈強度達到設計強度100%后，方可拆除拱架。

　　4.預制拱圈和蓋板的安裝注意事項

　　(1)鋼筋混凝土拱圈和蓋板的預制，應按相關規范要求進行施工。

　　(2)成品混凝土強度達到設計強度的85%時，方可搬運安裝。

　　(3)拱座與拱圈、拱圈與拱圈的拼裝接觸面，應先拉毛或鑿毛(沉降縫處除外)，安裝前應澆水濕潤，再以M10水泥砂漿砌筑。

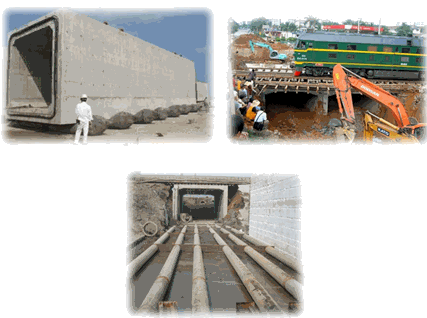

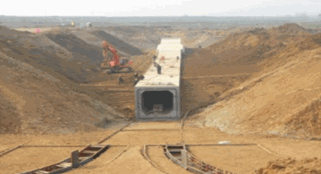

　　五、箱涵施工

　　鋼筋混凝土箱涵主要有預制安裝和現澆施工工藝。

　　1.現澆箱涵施工主要工序

　　基坑開挖與基礎處理→砂礫墊層施工→基礎模板安裝→基礎混凝土澆筑→墻身及頂板混凝土施工→拆模與養護→進出口及附屬工程施工→臺背填土及加固。

　　2.箱涵施工注意事項

　　(1)預制鋼筋混凝土箱涵節段宜采用鋼模板。受條件限制時，可采用木模板，但應保證足夠的剛度。

　　(2)預制鋼筋混凝土箱涵節段拼裝時，接縫兩側的混凝土表面應用清水沖洗干凈，再按設計要求進行拼接施工。

　　(3)預制鋼筋混凝土箱涵節段的安裝應注意下列事項：

　?、僭O計無具體要求的，成品混凝土強度達到設計強度的85%時，方可搬運、安裝;

　?、诔善钒惭b前，應完成成品、地基、定位測量等的驗收工作。

　　(4)涵身混凝土現場澆筑可視具體情況分為兩階段施工。先進行底板和梗肋的混凝土澆筑，然后再完成剩余部分的混凝土澆筑。當混凝土澆筑量較大，兩階段施工有困難時，也可分為三個階段進行施工。本階段施工的前一階段的混凝土強度要求以及施工縫的處理，必須按相關規定辦理。

　　(5)設計無具體要求的，混凝土強度達到設計強度的85%時，方可拆除支架，達到設計強度的100%后，方可進行涵頂回填。

　　3.質量檢驗

　　箱涵質量檢查項目主要包括混凝土強度、高度、寬度、頂底板及側墻厚度和平整度等。

　　六、橋涵及結構物的回填施工技術

　　1.填筑要求

　　橋涵臺背、錐坡、護坡及拱上各種填料，宜采用透水性材料，不得采用含有泥草、腐殖物或凍土塊的土。透水性材料不足時，可采用石灰土或水泥穩定土回填;回填土的分層厚度宜為0.1～0.2m。臺背和涵洞洞身兩側的填土應分層夯實，其壓實度不應小于96%。

　　臺背填土順路線方向長度，應自臺身起，頂面不小于橋臺高度加2m，底面不小于2m，拱橋臺背填土長度不應小于臺高的3～4倍。錐坡填土應與臺背填土同時進行，并應按設計寬度一次填足。

　　臺背填土的順序：梁式橋的輕型橋臺臺背填土，宜在梁體安裝完成以后，在兩側平衡地進行;埋置式橋臺臺背填土，宜在柱側對稱、平衡地進行。

　　2.臺背及與路堤間的回填施工應符合以下規定：

　　(1)二級及二級以上公路應按設計做好過渡段，過渡段路堤壓實度應不小于96%，并應按設計做好縱向和橫向防排水系統。

　　(2)二級以下公路的路堤與回填的聯結部，應按設計要求預留臺階。

　　(3)臺背回填部分的路床宜與路堤路床同步填筑。

　　(4)橋臺背和錐坡的回填施工宜同步進行，一次填足并保證壓實整修后能達到設計寬度要求。

　　3.涵洞回填施工應符合以下規定：

　　(1)洞身兩側，應對稱分層回填壓實，填料粒徑宜小于150mm。

　　(2)兩側及頂面填土時，應采取措施防止壓實過程對涵洞產生不利后果。

　　4.填筑方法

　　(1)橋臺臺背填筑的方法

　　采用水平分層填筑的方法，人工攤鋪為主，分層松鋪厚度宜小于20cm。當采用小型低等級夯具時，一級以上公路松鋪厚度宜小于15cm。壓實盡量使用大型機械，在臨近橋臺邊緣或狹窄地段，則采用小型夯壓機械，分薄層認真夯壓密實。為保證填土與橋臺銜接處的壓實質量，施工中可采用夯壓機械橫向碾壓的方法。

　　(2)涵洞回填一般要求

　?、俸赐瓿珊?，當涵洞砌體砂漿或混凝土強度達到設計強度的85%時，方可進行涵洞洞身兩側的回填。涵洞洞身填土每側長度不應小于洞身填土高度的一倍，亦不應小于設計值，應同時、水平、分層、對稱地進行填筑，壓實度不應小于96%。

　?、诤磧蓚染o靠涵臺部分的回填土不得用大型機械施工，宜采用人工配合小型機械的方法夯填密實。

　　用機械填土時，除應按照上述規定辦理外，應視通過涵頂筑路機械重力的大小確定涵頂最小的填土厚度，一般情況下，涵頂填土厚度必須大于0.5～1.0m時，方允許機械通過。

　　(3)拱涵的填筑方法

　?、倩靥钔習r(shí)，拱圈粘土保護層做好后，于拱涵兩側進行填筑，按層厚10～20cm對稱水平攤鋪壓實;當填筑到拱腳處時，先填筑拱涵孔徑寬度的拱頂部分，然后自對稱水平層填筑壓實兩側缺口部分。填筑拱頂3m以下時，只可采用無振動碾壓?；靥钍瘯r(shí)，可采用分層填筑法和片石套拱法。

　?、诜謱犹钪ㄊ窃?0cm粘土保護層外的拱涵兩側各3m及拱頂以上1.8m范圍內，選用粒徑不大于1.5cm的混合料，先填兩側至拱腳，再填拱頂至一定高度，然后填拱腳以上的兩側缺口。

　　(4)涵管處的填筑方法

　　涵管兩側對稱水平分層填筑，層鋪厚度以15cm為宜。填土初期輕壓，采用小型夯壓機或人工夯實，至管頂填高60cm后，按一般路基壓實要求碾壓。

　　(5)擋土墻墻背的回填方法

　　擋土墻墻趾部分的基坑，應及時回填壓實，并做成向外傾斜的橫坡。填土過程中防止水的侵害?；靥罱Y束后，頂部應及時封閉。

　　【典型例題】

　　1.圓管涵質量檢查項目除混凝土強度、軸線偏差外，還包括(　)。

　　A.涵管長度　　　　　B.涵管厚度與涵頂填土厚度

　　C.管座寬度與厚度　　D.相鄰管節底面錯口

　　E.涵底流水面高程

　　【答案】ACDE

　　【解析】本題考查的是涵洞的施工。圓管涵質量檢查項目主要包括混凝土強度、軸線偏位、涵底流水面高程、涵管長度、管座寬度與厚度、相鄰管節底面錯口等。
