　　知識點：懸臂澆筑施工法

　　一、概述

　　適用于大跨徑的預應力混凝土懸臂梁橋、連續梁橋、T型剛構橋、連續剛構橋。其特點是無須建立落地支架，無須大型起重與運輸機具，主要設備是一對能行走的掛籃。

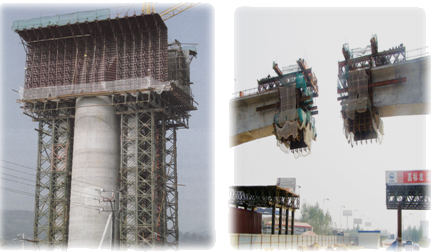

　　墩側幾對梁段的澆筑

　　二、施工準備

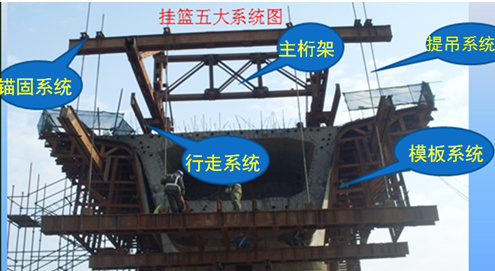

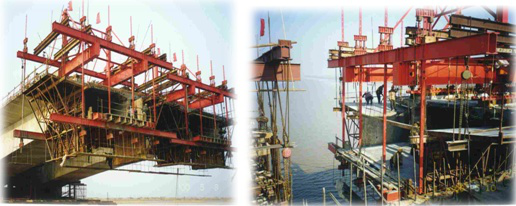

　　1.掛籃設計及加工：掛籃是懸澆箱梁的主要設備。就國內外現有的掛籃，按結構形式可分為桁架式、三角斜拉帶式、預應力束斜拉式、斜拉自錨式;按行走方式可分為滑移式和滾動式;按平衡方式可分為壓重式和自錨式。對某一具體工程，應根據梁段分段情況，根據對掛籃重量、要求承受荷載及施工經驗對掛籃進行認真詳細的設計。除必須滿足強度、剛度、穩定性要求外，還要使其行走、錨固方便可靠，重量不大于設計規定。掛籃由主桁架、錨固、平衡系統及吊桿、縱橫梁等部分組成，由工廠或現場根據掛籃設計圖紙精心加工而成。

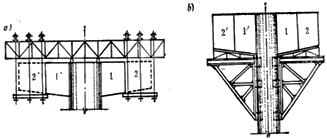

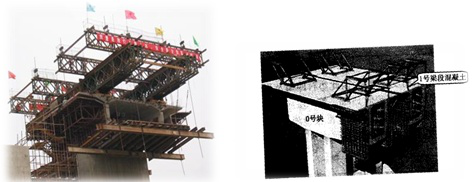

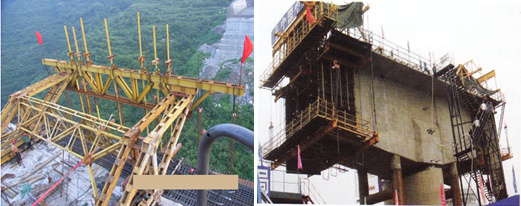

　　2.0號、1號塊的施工：掛籃是利用已澆筑的箱梁段，作為支撐點，通過桁架等主梁系統、底模系統，人為創(chuàng )造一個工作平臺。對于0號、1號塊掛籃沒有支撐點或支撐長度不夠。需采用其他方式澆筑。一般采用扇形托架澆筑。扇形托架可用萬能桿件、貝雷片或其他裝配桿件組成，托架可支撐在橋墩基礎承臺上或墩身上。托架除須滿足承重強度要求外，還須具有一定的剛度，各連續點應連接緊密，螺栓旋緊，以減少變形，防止梁段下沉和裂縫。

　　3.臨時固結：對于連續箱梁，梁與墩未固結在一起，施工時，兩側懸澆施工難以保持絕對平衡，必須在施工中采取臨時固結措施，使梁具有抗彎能力。臨時固結一般采用在支座兩側臨時加預應力筋，梁和墩頂之間澆筑臨時混凝土墊塊。將梁固結在橋墩上，使梁具有一定的抗彎能力。在條件成熟時，再采用靜態破碎方法，解除固結。

　　3.懸臂澆筑施工工藝流程圖。(見教材)

　　4.懸臂澆筑施工中應注意要點

　　(1)掛籃的設計要求：掛籃與懸澆梁段混凝土的重量比不宜大于0.5。

　　(2)橋墩兩側梁段懸臂施工進度應對稱、平衡，實際不平衡偏差不得超過設計要求值。

　　(3)懸臂澆筑段前端底板和橋面的標高，應根據掛籃前端的垂直變形及預拱度設置，施工過程中要對實際高程進行監測，如與設計值有較大出入時，應會(huì )同監控單位、設計單位和監理單位查明原因進行調整。

　　(4)箱形截面混凝土澆筑順序應按設計要求進行，當采用兩次澆筑時，各梁段的施工應錯開。箱體分層澆筑時，底板可一次澆筑完成，腹板可分層澆筑，分層間隔時間宜控制在混凝土初凝前且使新澆混凝土能及時覆蓋住已澆混凝土。

　　(5)應測量箱梁頂面標高及軸線，連續測試溫度影響偏移值，觀測合龍段在溫度影響下梁體長度的變化。

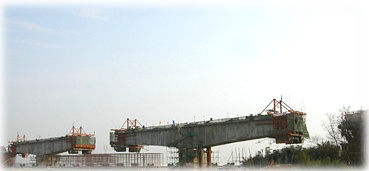

　　(6)合龍順序應按設計要求辦理，設計無要求時，一般先邊跨，后次中跨，再中跨。多跨一次合龍時，必須同時均衡對稱地合龍。合龍時，橋面上設置的所有臨時荷載均應與監控單位和設計單位協商決定。

　　(7)懸臂澆筑混凝土過程中應對橋梁的中軸線、高程進行測量觀測和控制，誤差應在允許范圍內。

　　(8)應力跟蹤測量：應對梁體主要斷面應力觀測值與理論值進行比較，研究體系轉換過程中的應力變化，分析其他因素對箱梁的影響。
