　　02　施工測量的內容與方法

　　案例1

　　背景

　　如圖，施工項目部測量人員正在使用全站儀進行施工測量。

　　問題：1、施工測量現場主要工作有哪些?

　　分析與答案

　　1、各種工程在施工階段所進行的測量工作稱為施工測量。

　　施工測量現場主要工作有：(1)已知長度(從圖紙上知道或推算得知)的測設(在施工現場丈量);(2)已知角度(從圖紙上知道或推算得知)的測設(在施工現場確定);(3)建筑物細部點平面位置的測設;(4)建筑物細部點高程位置的測設;(5)傾斜線的測設。

　　案例2

　　背景

　　如圖，開工前，施工項目部測量人員制定了施工測量步驟如下：計劃使用全站儀進行施工控制網布設。等布設完成后，再以施工控制網為基礎，開展建筑物軸線測量和細部放樣等施工測量工作。

　　問題： 1、施工測量步驟是否正確?

　　分析與答案

　　1、正確。

　　計劃使用全站儀進行施工控制網布設。等布設完成后，再以施工控制網為基礎，開展建筑物軸線測量和細部放樣等施工測量工作。

　　考試用書：一般建筑工程，通常先布設施工控制網，再以施工控制網為基礎，開展建筑物軸線測量和細部放樣等施工測量工作。

　　案例3

　　背景

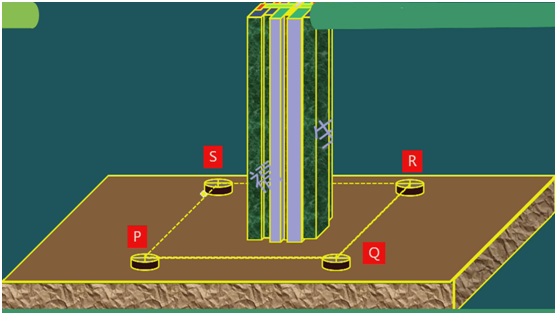

　　某辦公樓施工圖設計文件顯示，地下一層，筏板基礎，地上12層，框架結構。施工項目部測量人員開工第一周完成了施工控制網布設。其中平面控制網在擬建辦公樓附近適當位置布設了4個點，形成了矩形控制網;高程控制網在擬建辦公樓附近適當位置布設了3個水準點。

　　問題：1、平面控制網除了布設成矩形外還可以布設成什么形狀?高程控制網水準點數量是否滿足要求?

　　分析與答案

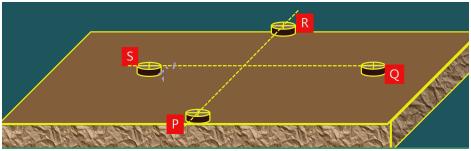

　　1、還可以布置成十字軸線控制網。

　　十字軸線控制網

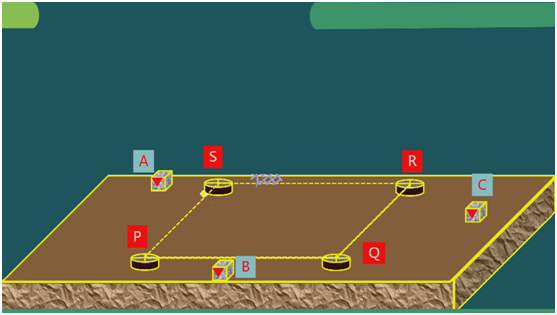

　　水準點可設置在平面控制網的標樁或外圍的固定地物上，也可單獨埋設。水準點的個數，不應少于兩個。建筑物高程控制，應采用水準測量。

　　高程控制網

　　案例4

　　背景

　　某辦公樓施工圖設計文件顯示，地下一層，筏板基礎，地上12層，框架結構。施工項目部測量人員開工第一周完成了施工控制網布設。其中平面控制網在擬建辦公樓附近適當位置布設了4個點，形成了矩形控制網;高程控制網在擬建辦公樓附近適當位置布設了3個點。

　　問題：1、平面控制網的主要測量方法有哪些?(平面點的位置采用什么方法確定?)

　　分析與答案

　　1、平面控制網的主要測量方法有：

　　(1)直角坐標法、(2)極坐標法、(3)角度交會(huì )法、(4)距離交會(huì )法。

　　隨著全站儀的普及，一般采用極坐標法建立平面控制網。

　　案例 5

　　背景

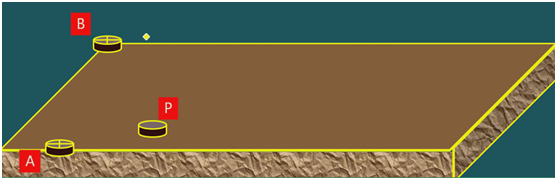

　　見圖紙，(1)A 、B兩點是現場已有的平面位置測量控制點(現場有兩個坐標點);(2)P點為待測設點(現場待設立的坐標點);(3)圖紙表明了A、B、P三個點的坐標。測量人員決定使用全站儀在施工現場采用極坐標法確定P點位置。

　　問題：1、寫出使用全站儀在施工現場采用極坐標方法測設P點的步驟。

　　分析與答案

　　1、(1)室內計算測設數據。根據A、B和P點坐標來算測設數據DAP和βA，測站為A點。

　　其中DAP是A、B之間的水平距離，β A是AP與AB的水平夾角∠PAB

　　(2)現場測設P點。安置全站儀于A(yíng)點，瞄準B點，順時針?lè )较驕y設βA角，定出AP方向，由A點沿AP方向測設水平距離DAP即得P點。

　　案例6

　　背景

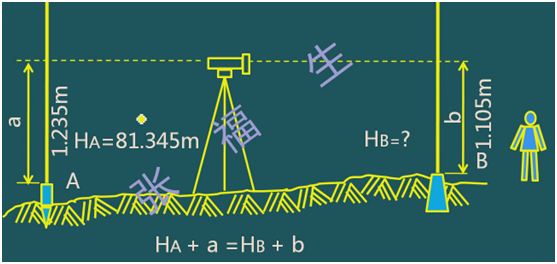

　　施工項目部測量員正在進行水準測量。A點為已知高程水準點，HA=81.345m。B點位于A(yíng)點附近為待測點。測量員架水準儀于A(yíng)、B之間，立標尺桿于A(yíng)點，測得后視讀數為1.235m;再立標尺桿于B點 測得前視讀數為1.105m。

　　問題：1、求B點高程。

　　分析與答案

　　1、A點為已知高程水準點，HA=81.345m。B點位于A(yíng)點附近為待測點。測量員架水準儀于A(yíng)、B之間，立標尺桿于A(yíng)點，測得后視讀數為1.235m;立標尺桿于B點，測得前視讀數為1.105m。

　　HB = HA + a – b=81.345 + 1.235-1.105=81.475m

　　案例7

　　背景

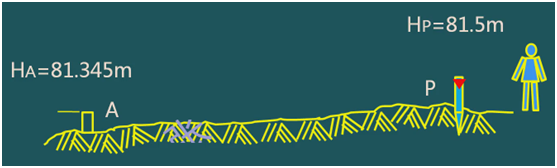

　　施工項目部項目經理要求在開工前建立施工高程控制網。測量員采用附合水準線路建立了高程控制網。A點為高程控制網的水準點，HA=81.345m。P點位于A(yíng)點附近，設計高程為 HP=81.5m，現要將P點的設計高程測設在一個木樁上，以便作為回填土的控制標高。

　　問題： 1、寫出利用水準儀測設的步驟

　　分析與答案

　　1、A點為高程控制網的水準點，HA=81.345m。P點位于A(yíng)點附近，設計高程為HP=81.5m，現要將P點的設計高程測設在一個木樁上。

　　HA + a=HP + b

　　b= HA + a – HP=81.345+1.458-81.5=1.303m

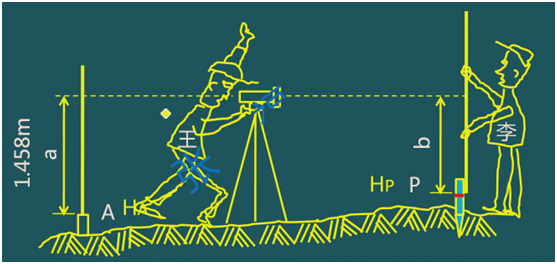

　　(1)在水準點A和P點木樁之間安置水準儀，后視立于水準點A上的水準尺，讀中線讀數為1.458m;

　　(2)計算水準儀前視p點木樁水準尺的應讀讀數，根據下列：

　　HA + a=HP + b 計算 b= HA + a – HP=1.303m

　　(3)前視靠在木樁一側的水準尺，上下移動水準尺，當讀數恰好為b=1.303m時，在木柱側面沿水準尺底邊畫一橫線，此線就是P點的設計高程81.500m
