2022年二級建造師備考已經開始，網校為二建考生整理了《建設工程施工管理》常見考點配套練習題，供大家練習使用。

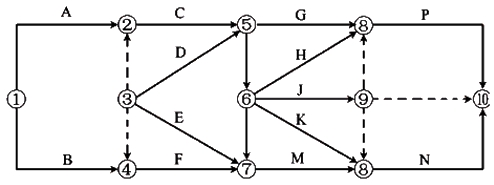

【2021年單選】某雙代號網絡(luò )計劃如下圖所示（時間單位：天），存在的繪圖錯誤是（?。?。

A.有多個起點節點

B.工作標識不一致

C.節點編號不連續

D.時間參數有多余

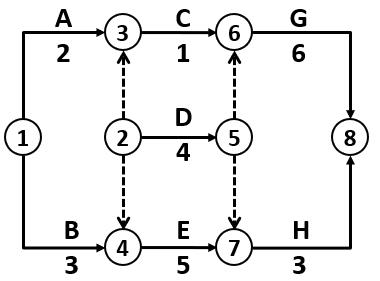

【2020年單選】雙代號網絡(luò )圖如下圖，圖中存在的繪圖錯誤是（?。?。

A.存在多個終點節點

B.存在曲線形狀的箭線

C.出現循環回路

D.存在多余的虛箭線

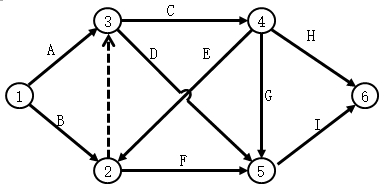

【2019年單選】如下圖所示網絡(luò )圖中，存在的繪圖錯誤是（?。?。

A.節點編號錯誤

B.存在多余節點

C.有多個終點節點

D.工作編號重復

【2018年單選】根據下表邏輯關系繪制的雙代號網絡(luò )圖如下，存在的繪圖錯誤的是（?。?。

A.節點編號不對

B.邏輯關系不對

C.有多個終點節點

D.有多個起點節點

【典型例題】某分部工程雙代號網絡(luò )計劃如下圖所示，其存在的繪圖錯誤有（?。?。

A.多個終點節點

B.存在循環回路

C.多個起點節點

D.節點編號有誤

E.有多余虛工作
