監理工程師正在處于緊張的備考時(shí)期，各位學(xué)員復習的都怎么樣呢？為了幫助大家備考，建設工程教育網(wǎng)精選大量極具代表性的習題，深入剖析解題思路，提煉高頻考點(diǎn)，指導學(xué)員熟悉考試題型、掌握命題規律、提高解題能力，幫助考生循序漸進(jìn)掌握知識點(diǎn)、全面夯實(shí)基礎，學(xué)習有條理，備考更輕松！

知識點(diǎn)：混凝土結構材料的施工試驗與檢測

（一）鋼筋、鋼絲及鋼絞線(xiàn)

1.主要檢驗項目

拉力試驗、冷彎試驗、反復彎曲試驗，必要時(shí)進(jìn)行化學(xué)分析。

2.進(jìn)場(chǎng)復驗項目

（1）鋼筋

重量偏差應符合下表要求單位（%）

實(shí)際重量與鋼筋理論重量的偏差

1）對于抗震設防要求的結構，其縱向受力鋼筋的延性應滿(mǎn)足以下要求：

①鋼筋的抗拉強度實(shí)測值與屈服強度實(shí)測值的比值不應小于1.25；

②鋼筋的屈服強度實(shí)測值與強度標準值的比值不應大于1.3；

③鋼筋的最大力下總伸長(cháng)率不應小于9%。

【補充】抗拉性能

第Ⅰ階段：“彈性階段”。

第Ⅱ階段：屈服階段。力再大一點(diǎn)，有一部分回不去了。即塑性變形。這時(shí)的強度叫屈服強度。使用中不允許超過(guò)屈服強度。第Ⅲ階段：強化階段，強度達到最大值，變形很大?？估瓘姸仍诮Y構設計上不能應用。第Ⅳ階段：頸縮階段。變形加快，應力迅速下降，鋼材試件斷面收縮，鋼筋被拉斷。

2）當發(fā)現鋼筋脆斷、焊接性能不良或力學(xué)性能顯著(zhù)不正常時(shí)，應進(jìn)行化學(xué)檢驗或其他專(zhuān)項檢驗，形成報告。

3）外觀(guān)平直、無(wú)損傷、表面不得有裂紋、油污、顆粒狀或片狀老銹：

檢查數量：進(jìn)場(chǎng)時(shí)和使用前全數檢查

檢驗方法：目測

4）熱軋圓盤(pán)條、熱軋光圓鋼筋、熱軋帶肋鋼筋：

①每批鋼筋應由同一牌號、同一爐罐號、同一規格、同一交貨狀態(tài)組成，并不得大于60t.

②檢查每批鋼筋的外觀(guān)質(zhì)量。鋼筋表面不得有裂紋、結疤和折疊；表面的凸塊和其它缺陷的深度和高度不得大于所在部位尺寸的允許偏差（帶肋鋼筋為橫肋的高度）。測量本批鋼筋的直徑偏差。

③在經(jīng)外觀(guān)檢查合格的每批鋼筋中任選兩根鋼筋，在其上各取1套試樣，每套試樣各制兩根試件，分別做拉伸（含抗拉強度、屈服點(diǎn)、伸長(cháng)率）和冷彎試驗。較高質(zhì)量熱軋帶肋鋼筋應按規定增加反向彎曲試驗項目。

④當試樣中有1個(gè)試驗項目不符合要求時(shí)，應另取2倍數量的試件對不合格項目作第2次試驗。當仍有1根試件不合格時(shí)，則該批鋼筋應判為不合格。

（2）鋼絲

①每批鋼絲應由同一鋼號、同一規格、同一生產(chǎn)工藝的鋼絲組成，并不得大于3t.

②鋼絲的外觀(guān)應逐盤(pán)檢查。鋼絲表面不得有裂紋、小刺、機械損傷、氧化鐵皮和油跡；表面也不得有肉眼可見(jiàn)的麻坑，但允許有浮銹；回火鋼絲允許有回火顏色。

③力學(xué)性能的抽樣檢驗。從外觀(guān)檢查合格的每批中任選總盤(pán)數的5%（不小于6盤(pán)）。在選定鋼絲盤(pán)的兩端，各取一套試樣進(jìn)行拉力（含伸長(cháng)率）和反復彎曲試驗，

若有一項不符合規定，則該盤(pán)判定為不合格，應從未檢驗過(guò)的鋼絲盤(pán)中取雙倍數量的試樣進(jìn)行不合格項目的復驗，當有一個(gè)指標不合格，則應逐盤(pán)檢驗，剔除其中不合格盤(pán)。

④屈服強度和松弛試驗應由廠(chǎng)方提供質(zhì)量證明書(shū)或試驗報告單。

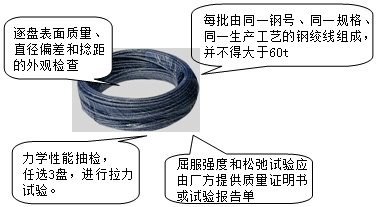

（3）鋼絞線(xiàn)

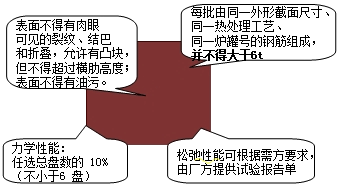

（4）熱處理鋼筋

3.不合格品的判定（無(wú)、不、未）

當受力鋼筋無(wú)出廠(chǎng)合格證或試驗報告，且鋼材品種、規格和設計圖紙中的品種、規格不一致

機械性能檢驗項目不齊全，或某一機械性能指標不符合有關(guān)標準

使用進(jìn)口鋼材和改制鋼材時(shí)，焊接前未進(jìn)行化學(xué)成分檢驗和焊接試驗

鋼材出廠(chǎng)合格證和試驗報告單不符合標準規定的基本要求

（二）水泥

使用中對水泥有懷疑或水泥出廠(chǎng)超過(guò)三個(gè)月（快硬硅酸鹽水泥超過(guò)一個(gè)月）時(shí)，應進(jìn)行復驗，并按復驗結果使用。

根據水泥標準規定，水泥生產(chǎn)廠(chǎng)家在水泥出廠(chǎng)時(shí)已提供標準規定的有關(guān)技術(shù)要求的試驗結果。水泥進(jìn)場(chǎng)復驗只做安定性、凝結時(shí)間和膠砂強度三項。

檢查數量：同一廠(chǎng)家、等級、品種、批號且連續進(jìn)場(chǎng)的水泥，袋裝不超過(guò)200t為一批，散裝不超過(guò)500t為一批，每批抽樣不少于一次。

不同品種的水泥，不得混合使用。取樣總量至少12kg.

水泥的廢品與不合格品

水泥中的氧化鎂、三氧化硫、初凝時(shí)間、安定性中的任一不符合規定，均為廢品。

開(kāi)始失去塑性

細度、終凝時(shí)間、不溶物和燒失量，任一不符合標準或混合材料摻加量超過(guò)最高限量或強度低于商品強度等級，不合格。

開(kāi)始產(chǎn)生強度

水泥包裝標志中水泥品種、強度等級、廠(chǎng)家名稱(chēng)和出廠(chǎng)編號不全，不合格品。

強度等級低于標準相應強度等級規定指標時(shí)為不合格品，可按實(shí)際復驗結果降級使用。

（三）混凝土常用外加劑

概念：改善混凝土性能而摻入的物質(zhì)

分類(lèi)：減水劑、緩凝劑、早強劑、抗凍劑及復合外加劑

（四）混凝土的礦物摻合料

常見(jiàn)的摻合料：粉煤灰（F、G類(lèi)：氧化鈣含量一般大于10%）、礦渣粉、鋼渣粉、磷渣粉、硅灰、沸石粉等。
