2022年監理工程師怎么學？建設工程教育網準備了系列小課堂，通過知識點+習題的方式幫助大家更好的汲取知識，趕快來看看吧~

條條大路通羅馬種種方法找線路立即查看>>

　　雙代號網絡(luò )計劃：

　　◇箭線及其兩端帶編號的節點表示一項工作;

　　◇箭線的箭尾節點i表示工作開始，箭頭節點j表示工作完成;

　　◇一條箭線表示項目中的一個施工過程。

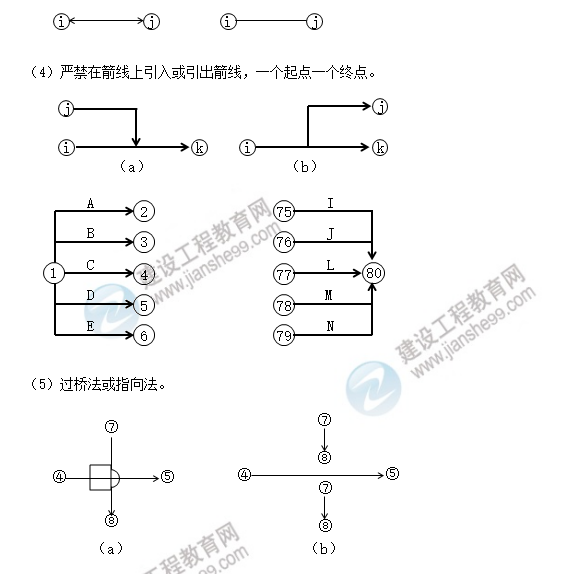

　　(3)不合格箭線：箭頭指向左方的、雙向箭頭和無箭頭的連線、嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　一、依次羅列法

　　此方法就是將所有的線路都羅列出來，然后匯總持續時間，持續時間最長的線路即為關鍵線路。

　　上述網絡(luò )計劃中一共存在8條線路，分別是：

　　(1)A→F→H(或①→③→④→⑥)，持續時間=4+6+5=15(月);

　　(2)A→F→G(或①→③→④→⑤→⑥)，持續時間=4+6+3=13(月);

　　(3)A→E→G(或①→③→⑤→⑥);持續時間=4+5+3=12(月);

　　(4)B→C→F→H(或①→②→③→④→⑥);持續時間=2+3+6+5=16(月);

　　(5)B→C→F→G(或①→②→③→④→⑤→⑥)，持續時間=2+3+6+3=14(月);

　　(6)B→C→E→G(或①→②→③→⑤→⑥)，持續時間=2+3+5+3=13(月);

　　(7)B→D→H(或①→②→④→⑥);持續時間=2+3+5=10(月);

　　(8)B→D→G(或①→②→④→⑤→⑥);持續時間=2+3+3=8(月)。

　　綜上所述，關鍵線路為B→C→F→H(或①→②→③→④→⑥);關鍵工作為B工作、C工作、F工作、H工作。計算工期為16個月。

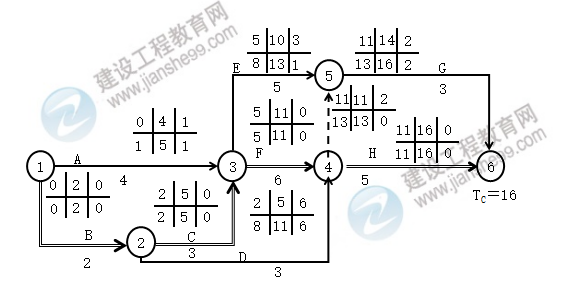

　　二、六時標注法

　　六個時間參數

　　三、標號法

　　標號法是一種快速尋求網絡(luò )計劃計算工期和關鍵線路的方法。
