十堰孫家灘水電站位于鄖西漢江支流金錢(qián)河上，屬徑流式水電站，裝機3×5 MW.2005年10月遭遇百年一遇的洪水，漢江水位暴漲，上游水庫泄洪，洪水從廠(chǎng)房安裝間倒灌入廠(chǎng)房，致使廠(chǎng)內的發(fā)電機組及電氣設備全部水淹。另一個(gè)電站恩施小河水電站位于咸豐境內冷水河上，屬壩后引水式水電站，裝機2×12.5 MW，在2007年6月溢洪道瀉洪時(shí)，尾水渠基礎不穩被沖毀，阻塞河道，導致尾水從水輪機層的量水堰倒灌入廠(chǎng)房，機組及水輪機層所有的電氣設備水淹（量水堰是用來(lái)觀(guān)測面扳壩底部滲漏水的測量裝置，設計時(shí)從水輪機層穿過(guò)，汛前未封堵，為水淹留下隱患）。兩個(gè)電站水淹都是正值發(fā)電高峰期間，如不及時(shí)恢復生產(chǎn)，棄水后損失更為嚴重。在恢復時(shí)孫家灘電站用了兩個(gè)月時(shí)間，小河水電站在利用孫家灘水電站的經(jīng)驗基礎上恢復用了一個(gè)月時(shí)間。筆者認為兩個(gè)電站水淹情況不一樣，小河電站水淹較輕，機旁盤(pán)，調速器沒(méi)被水淹，如果迅速采取有效方法，恢復時(shí)間還可以提前。

　　在水淹后電站相關(guān)人員應及時(shí)采取有效措施，防止再次水淹，同時(shí)組織人員及時(shí)恢復生產(chǎn)。處理恢復生產(chǎn)應考慮以下幾個(gè)要點(diǎn)：

　　首先要恢復廠(chǎng)外的電源，保證廠(chǎng)內的臨時(shí)用電，如照明，排水烘干的需要，容量應該根據機組烘烤及排水的負荷確定，應有一定的裕量。采購一些搶險物資，如清洗用品（酒精、汽油、透平油）、電纜等材料。

　　其次集中力量清淤排水，保持廠(chǎng)內通風(fēng)順暢。機組表面的及設備的淤泥在未干時(shí)應沖洗干凈，廠(chǎng)內24小時(shí)保持通風(fēng)，排出廠(chǎng)內的潮氣，降低濕度。建一個(gè)烘房，面積約在10~20 m2，內置幾個(gè)電爐，溫度控制在45 ℃，每隔2小時(shí)記錄溫度。

　　列出搶險工作進(jìn)度安排表，人員按小組為單位分工，工作進(jìn)度安排按機組分電氣一次、二次部分分工，各小組負責自己的工作，如水淹后將電機拆出，分類(lèi)放在烘房，交流接觸器及繼電器等部件用酒精清洗完觸點(diǎn)后吹干，線(xiàn)圈放在烘房烘干，拆出部件應做好記錄，便于以后恢復。同時(shí)對于水淹后不同的設備及時(shí)評估做出決定，根據情況采取不同的方式，機組是電站核心部件，其次是高低壓柜和其它電氣設備。機組水淹后首先應判斷是否吊轉子，分兩種情況：

　　在發(fā)電時(shí)突然進(jìn)水，定子轉子有短路現象，要吊轉子檢修；

　　如機組水淹時(shí)在停機狀態(tài)，且停機時(shí)沒(méi)有其它異常情況，可不用吊轉子，若吊轉子后搶修時(shí)間將拖長(cháng)，可考慮在原地恢復，其恢復順序：進(jìn)一步用白布條清理定轉子表面的泥塵；清洗由水導油盆至上導油盆，排油清理軸瓦，然后回裝注油，最后盤(pán)車(chē)，并依次逐步恢復。

　　在完成上述工作后，如定子線(xiàn)圈絕緣等級不高或水淹較輕時(shí)，采用短路法干燥。目前定子絕緣等級都是F級，可利用直流電焊機的直流電流來(lái)加熱烘干。將發(fā)電機中性點(diǎn)及出口引線(xiàn)打開(kāi)，首尾串接入焊機正負極，投入測溫裝置，焊機的最大電流應能達到定子電流的大小。直流電流應逐步提高，根據溫度控制電流，其初始溫度應控制在40 ℃然后每隔4個(gè)小時(shí)提高2 ℃，防止因突然加大焊機電流時(shí)，定子線(xiàn)圈溫升過(guò)快，表面的玻璃絲帶開(kāi)裂，造成定子絕緣破壞。定子最高溫度控制在110 ℃ （F級絕緣），轉子此時(shí)應接地。當絕緣電阻及吸收比達到規程要求時(shí)，停止干燥。轉子也采用此方法干燥。

　　以孫家灘水電站定、轉子干燥為例，數據見(jiàn)表1、2.

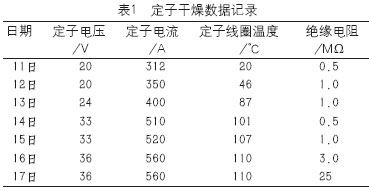

備注：定子額定電流576 A，電壓6.3 kV.

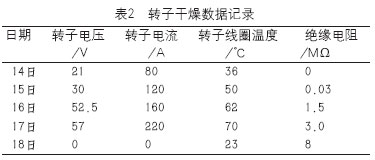

備注：轉子額定電流440 A，電壓140V.

　　在烘干的過(guò)程中定子絕緣會(huì )出現反彈現象，分析主要原因：繞組內外層存在溫差，根據熱擴散原理，內層水向外層擴散，繞組的水停留在外層時(shí)，增加了水分子含量，定子絕緣可能出現暫時(shí)降低，這是正�，F象，應繼續加大電流，提高溫度，就可以烘干，絕緣達到要求值。絕緣電阻熱態(tài)時(shí)低于冷態(tài)，故測絕緣時(shí)應注意溫度的影響，當絕緣達到500 MΩ，吸收比在1.3以上停止烘干，保溫后逐步下調電流，定子在恢復完后應作直流泄漏試驗，檢查泄漏電流是否合格。

　　高壓柜及共箱母線(xiàn)的銅排用酒精清理完后用碘鎢燈烘干，用兆歐表?yè)u測絕緣，若絕緣不合格應查找原因，是否有絕緣子有污穢未清洗干凈等。目前高壓柜斷路器多采用真空斷路器，真空斷路器應謹慎拆出，對真空泡滅弧室及絕緣部位應用酒精清洗，操作機構和二次部分應檢查仔細，吹干絕緣達標后要按規范要求做機械特性及同期試驗。一次部分應做直流泄漏和交流耐壓試驗。高壓柜內的其它設備如電流及電壓互感器和避雷器在烘干絕緣達標后應單獨做相關(guān)試驗，高壓電纜進(jìn)水后若處理比較困難，建議可以更換因為水滲進(jìn)后，在投運溫度升高時(shí)潮氣沿接頭往外跑，容易造成終端閃絡(luò )放電及短路故障。其它精密元件如PLC等電路板可以做通電測試檢查，如性能不穩或擊穿應聯(lián)系廠(chǎng)家更換。二次部分要做相關(guān)檢查，低壓柜及干式變壓器處理比較容易，仍用烘干方法，低壓柜的絕緣達到要求后，首先恢復送電，使廠(chǎng)內工作電源恢復正常。高壓柜恢復通電時(shí)保護應投入，全廠(chǎng)機組盤(pán)車(chē)后油氣水系統及其它附屬系統都恢復正常后，應開(kāi)機試驗按機組空轉→勵磁零起升壓→空載→假同期→同期→并網(wǎng)，逐步完成后投入72小時(shí)運行。運行時(shí)應密切注意機組軸瓦溫度及電流、電壓等的變化。

　　結束語(yǔ)： 電站水淹后恢復工作難度不亞于新安裝電站，時(shí)間緊，任務(wù)重。因此新電站在設計施工及驗收時(shí)應嚴格遵守規范要求，在汛前電站更應加強設備和水工建筑物的安全大檢查，備用電源是否可靠，弧形閘門(mén)是否可以正常開(kāi)啟，各種設備的預防性試驗等逐一落實(shí)到位，就可以避免在汛期中出現此類(lèi)重大事故。
