引言：計算機信息機房的防雷設計已經很常見了，但對于施工中的實際操作應用卻并不詳盡，雖然機房防雷設計都大體相同，但實際設計及施工卻有很大不同，本文主要針對一工商局不足10mm2的信息機房進行綜合的防雷設計，以實際做法來剖析小機房的綜合防雷技術。

　　一、機房構成

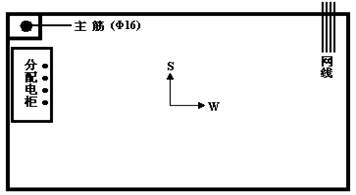

　　如皋如城工商分局位于如皋城東，信息機房位于大樓的四樓，信息機房是數據交換的核心，對雷電防護的要求很?chē)栏�，機房所在的大樓采用1.0×1.0米避雷帶進行防護，直擊雷防護已滿足要求并有初步屏蔽的效果，現在主要對機房配電系統、通信系統進行綜合的防雷設計，機房的構成如下：

　　配電為T(mén)N-S系統，機房所在大樓北約20米處總配電箱埋地拉至四樓機房分配電柜內，并分四路供電。

　　二、配電系統

　　配電為T(mén)N-S系統，機房所在大樓北約20米處總配電箱埋地拉至四樓機房分配電柜內，并分四路供電�？偱潆娤涞剿臉沁M(jìn)線采用賣地穿金屬屏蔽管進入，金屬屏蔽管兩端接地。

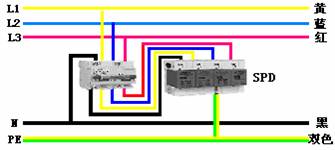

　　根據《建筑物防雷設計規范》GB50057-94（2000年版）及《建筑物電子信息系統防雷技術規范》GB50343-2004防雷規范要求，配電系統應采用三級分流，本工程考慮在總配電箱（大樓北面）安裝一級電源浪涌保護器，以達到初步瀉流目的，在四樓分配電進線處安裝二級電源浪涌保護器，三級采用精細保護的浪涌保護器若干，一、二級浪涌保護器安裝方法如下圖。

　　電源浪涌保護器前安裝空氣開關，以防止浪涌保護器發生故障時對整個配電系統的影響，選擇如下表。

　　一級浪涌保護器選擇ASP公司的AM1-40/3+NPE產品：

　　配電系統TN-S 持續運行電壓Uc=320/385V

　　通流容量Imax=80KA 電壓保護水平Up<2.5KA,

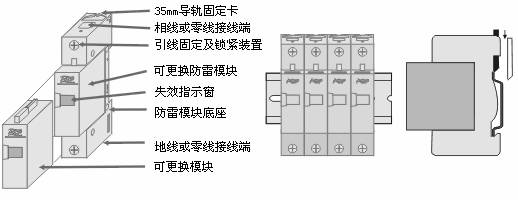

　　顏色劣化顯示模塊化易更換

　　二級浪涌保護器選擇ASP公司的AM2-20/3+NPE產品：

　　配電系統TN-S 持續運行電壓Uc=320/385V

　　通流容量Imax=40KA 電壓保護水平Up<1.8KA

　　顏色劣化顯示模塊化易更換

　　三、信息系統

　　信息系統是工商局數據交換的核心，外線由一根光纜引入機房，光纜加強芯入戶處做等電位連接，可就近接于匯流排。

　　整個數據網絡(luò )由一臺路由器進行路由選擇交換，是核心的網絡(luò )設備，在RJ45接口處安裝信號浪涌保護器，選ASP公司2只RJ45-E100/4S信號浪涌保護器。

　　對于交換機，每一臺交換機采用ASP公司一臺XP19-24E信號浪涌保護器,XP系列是底座和模塊兩部分，模塊可以單獨更換，提供了極大的方便。

　　其XP系列其中一個模塊損壞，并不影響其它模塊工作，并且更換方便，是交換機防雷的優化產品。

　　根據交換機的數量，來確定安裝XP19-24E信號浪涌保護器的數量，其接地采用16mm2多股銅芯導線（雙色）就近接于匯流排。

　　四、屏蔽及綜合布線

　　機房采用“鋁塑板”對四周及房頂進行屏蔽，地面靜電地板下采30×3mm薄銅排，做成0.6×0.6m的網格，整個“鋁塑板”與薄銅排均等電位連接，形成“法拉第籠”效應，可以大大減弱雷電電磁波的侵入。

　　網絡(luò )布線采用“超五類”網線，壓AMP頭，采用標準19英寸配線架，網線采用靜電地板橋架布線，橋架全程貫通并兩端接地。

　　五、接地系統

　　整個機房接地考慮采用大樓自然接地，由構造柱內主筋焊接一40×4扁鐵，在靜電地板下做匯流排，考慮機房面積10m2左右，采用S型等電位連接方式，所有防雷及功能性接地均就近接于匯流排上。

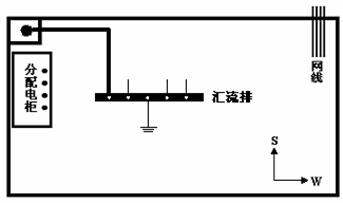

　　匯流排設置于靜電地板下，光纜加強芯、電源浪涌保護器、信號浪涌保護器、各機柜及進入機房各金屬管道均等電位連接于匯流排上，如下圖S型結構。

　　匯流排與主筋焊接扁鋼采用16mm2的多股銅芯線（雙色）連接，RJ45接口信號SPD采用不小于1.5mm2的多股銅芯線（雙色）連接于配線架上，配線架采用6mm2的多股銅芯線（雙色）連接于匯流排。

　　經實測綜合接地電阻小于1Ω阻值，形成良好的接地。

　　六、結束語

　　本工程主要從實際設計及施工的角度來闡述實際中的具體做法，但施工中一些小的細節需要注意，如利用構造柱內主筋時一定要測量一下是否接地，以確定是防雷引下線，如果不測量焊接的不是引下線返工就很麻煩了。

　　配電系統三級浪涌保護器安裝時應注意之間的能量配合，并且接地線嚴格按照《建筑物電子信息系統防雷技術規范》GB50343-2004的6.5浪涌保護器及表6.5.1要求嚴格施工，并長度不大于0.5米，如果實際操作困難，可適當加粗接地線。

　　防雷工程是一項系統工程，只有全面進行系統的防護，才能建立起一座防雷大廈。

　　參考資料：

　　1、《建筑物防雷設計規范》GB50057-94（2000年修訂版）；

　　2、《建筑物電子信息系統防雷技術規范》GB50343-2004；

　　3、《雷擊電磁脈沖防護》IEC 61312-1第三部分：浪涌保護器的要求；
